Clasificación de matrices antenas .
Tiempo estimado de lectura: 15 minutos
Las antenas de matriz generalmente se clasifican según la disposición de sus unidades individuales.
Arreglo lineal: Un conjunto de elementos de antena dispuestos a lo largo de una línea recta, con espaciamiento entre unidades que puede ser igual o desigual. Se puede dividir en conjuntos con iluminación de borde y conjuntos con iluminación de extremo, según la dirección de la energía de radiación concentrada.

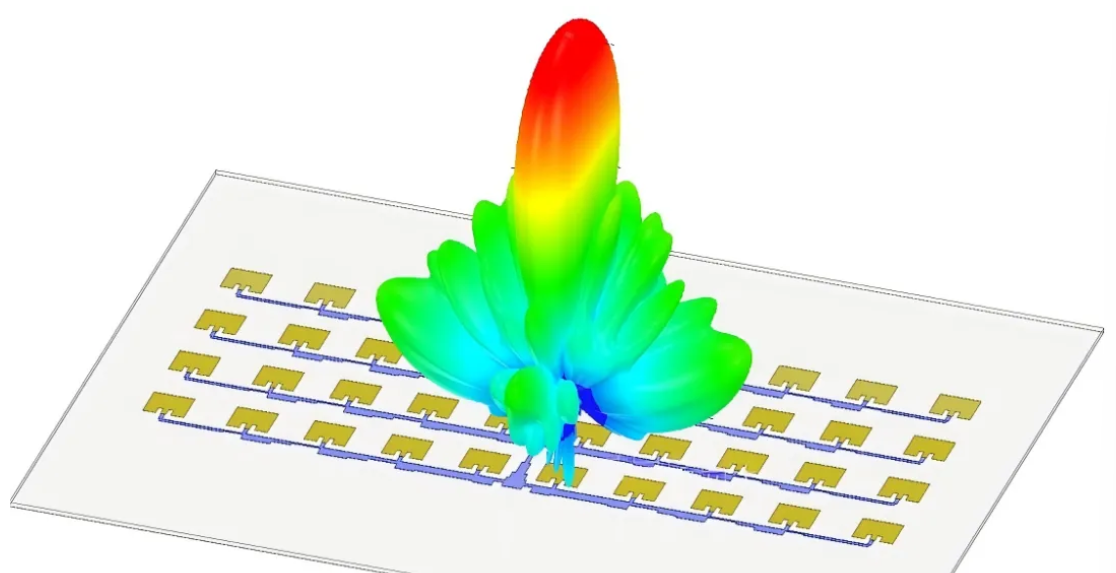

Arreglo planar: Un arreglo de elementos de antena dispuestos en el centro de un mismo plano. Si todos los elementos de un arreglo planar están dispuestos en una cuadrícula rectangular, se denomina arreglo rectangular; si todos los centros de los elementos se ubican en círculos concéntricos o anillos elípticos, se denomina arreglo circular. Los arreglos planares también pueden tener espaciados iguales o desiguales.
Arreglos conformados: arreglos de antenas que se fijan y se adaptan a la forma de la portadora. Los arreglos de superficie cilíndrica, esférica y cónica son ejemplos de arreglos conformados.
Antena de matriz configuración de la unidad.
Antena lineal elementos de matriz: tipos dipolo, tipos monopolo, elementos en forma de anillo (como antenas de ranura) y elementos espirales.
Elementos de tipo diafragma: elementos de antena de bocina, elementos de guía de ondas de ranura abierta, elementos de parche de microbanda.
Elementos híbridos y especializados: unidades Yagi-Uda, unidades de matriz dipolar logarítmica-periódica, unidades de antena de resonancia media, unidades de metasuperficie/metamaterial.
La base teórica de las antenas array.
① Principio de interferencia y superposición de ondas electromagnéticas: Las antenas de matriz pueden crear características de radiación diferentes a las de las unidades de antena individuales convencionales. Una de las principales razones es que las ondas electromagnéticas emitidas por múltiples unidades de radiación coherente interfieren y se superponen en el espacio, de modo que algunas áreas experimentan un aumento de radiación y otras una disminución. Esto da como resultado una redistribución de la energía de radiación total constante entre diferentes regiones espaciales.
② Teorema del producto del diagrama direccional: en condiciones de campo lejano, la función direccional normalizada general de un antena Una matriz compuesta por múltiples elementos idénticos, excitados con amplitud y fase fijas y dispuestos en posiciones geométricas fijas, se puede descomponer de la siguiente manera:
Factor primario F( θ , φ ): La direccionalidad de una sola unidad en el espacio libre (incluida la unidad ' s polarización y orientación).
Factor de matriz AF( θ , φ ): Esto está determinado únicamente por la disposición geométrica, el espaciado, la amplitud de excitación y la fase de la matriz, y es independiente de la forma específica de los elementos.
Es decir, el diagrama de dirección global compuesto D( θ , φ ) = F( θ , φ ) · AF( θ , φ ).
Análisis de matriz antenas .
El análisis de un arreglo de antenas implica determinar sus características de radiación asumiendo que se conocen cuatro parámetros (el número total de elementos, su distribución espacial, la distribución de las amplitudes de excitación de cada elemento y la distribución de las fases de excitación de cada elemento). Estas características incluyen la antena. ' Diagrama de dirección s, ancho de haz de media potencia, coeficiente de direccionalidad, nivel de lóbulo lateral, etc.
Formación antena integración.
La síntesis de una antena de matriz es el problema inverso de su análisis, es decir, sintetizar los cuatro parámetros de una antena de matriz (el número total de elementos, la distribución espacial de los elementos, la distribución de las amplitudes de excitación para cada elemento y la distribución de las fases de excitación para cada elemento) bajo características de radiación dadas, de modo que ciertas características de radiación de la matriz cumplan con los requisitos especificados, o de modo que la matriz ' El patrón de dirección se aproxima mucho a un patrón de dirección predeterminado.
